在風力發電機組中，齒輪箱被譽為風機的“心臟”，其運行狀態直接決定著整機的發電效率與使用壽命。然而，齒輪箱長期處于低速重載、變載荷、寬溫域、高濕度的惡劣工況下，潤滑油的劣化與機械部件的磨損相互耦合，使得運維人員面臨“看不見、測不準、預警慢”的行業難題。統計數據表明，齒輪箱故障占風電機組總故障的比例高達12%，其中潤滑失效導致的磨損占比超過60%。這意味著，每十臺風機故障中，就有六臺與潤滑油管理不當直接相關。

傳統的離線油液分析依賴人工定期取樣、送實驗室檢測，檢測周期長，往往數天甚至數周后才能獲取報告，難以及時捕捉油液參數的動態變化。當實驗室報告送達運維人員手中時，油液劣化趨勢可能已經發展到不可逆的階段。面對風機偏遠、交通不便、維護成本高昂的現實，實時在線監測已成為保障齒輪箱長期可靠運行的核心技術手段。

在這一背景下，風電油液在線磨粒檢測技術應運而生，通過在齒輪箱油路中部署高精度傳感器，實現了對磨粒濃度、尺寸分布、生成速率等關鍵參數的連續、實時感知。本文將深入解析在線磨粒檢測的技術原理、產品選型及工程應用價值，并重點介紹INZOC智火柴科技在風電齒輪箱油液在線監測領域的創新實踐。

一、磨粒檢測：齒輪箱磨損早期預警的技術突破

1.1 磨粒攜帶的磨損“密碼”

齒輪箱潤滑油液中的磨粒是設備內部磨損的直接產物，承載著磨損位置、磨損類型、磨損烈度等大量信息。當齒輪齒面發生疲勞點蝕時，會產生大量薄片狀的鐵磁性剝落顆粒；當軸承滾道磨損時，會釋放細小的亞微米級磨粒；而當磨損進入嚴重階段，則會產出大尺寸的異常顆粒。因此，對磨粒的尺寸、數量、材質及生成速率的持續監測，本質上是對齒輪箱健康狀況的“血液學分析”。

1.2 從離線到在線：技術與理念的雙重跨越

傳統的離線取樣檢測雖然在精度上具有優勢，但難以捕捉突發性磨損事件。在線磨粒檢測技術通過在油路中安裝傳感器，實現了7×24小時不間斷監測，能夠第一時間感知從“亞健康”到“故障”的臨界變化。研究表明，在線監測系統的故障預警時間較傳統方法可提前2~4周。

此外，在線監測無需停機取樣，最大限度地保證了設備的可用性。在線系統通過長期數據積累構建齒輪箱健康畫像，結合人工智能算法，能夠精準預測剩余使用壽命，推動運維模式從“按時維護”向“按需維護”轉型。

1.3 磨粒檢測的技術原理

目前工業界主流的在線磨粒檢測技術主要分為兩類：電感式檢測和光學檢測。

電感式傳感器基于電磁感應原理，當油液攜帶金屬顆粒穿過傳感器線圈建立的高頻交變磁場時，金屬顆粒對磁場的微弱擾動會被精確捕獲并轉化為電信號。通過對信號幅值、脈寬及相位特征的分析，傳感器能夠實現兩個核心判斷：一是區分顆粒的鐵磁性與非鐵磁性，從而識別磨損材質的來源；二是對顆粒的等效尺寸進行分段統計，描繪從微小磨損到較大異常顆粒的完整尺寸分布圖譜。此類技術路徑對于風電齒輪箱而言具有較高的工程實用性——它能夠在人員難以頻繁抵達現場的情況下，有效捕捉早期金屬磨損的濃度變化信號。

光學檢測法則通過激光散射或動態圖像分析技術檢測顆粒污染的濃度與形貌，可與電感式檢測形成互補。

二、INZOC智火柴：風電齒輪箱油液在線監測的專業方案

作為國內知名的油液監測系統提供商，INZOC智火柴科技依托多年傳感技術研發經驗，結合風電齒輪箱工況需求，推出了完整的油液在線監測產品體系。圍繞磨粒檢測這一核心技術，其ISL-Z與ISL-B兩大系列多參量傳感器已成為風電行業預測性維護的“數據中樞”。

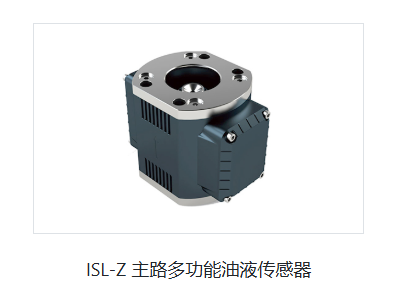

2.1 ISL-Z 主路多功能油液傳感器：大口徑主油路的“全科體檢儀”

ISL-Z系列主路多功能油液傳感器是一款直接安裝于齒輪箱主油路的高精度在線監測設備，采用法蘭式對接安裝方式，應用于風機電動泵主管路。該系列產品采用了先進的專利多功能集成檢測技術，結合行業領先的后端數據處理模塊，打破了傳統油液檢測技術的局限性。

ISL-Z系列主路多功能油液傳感器的核心性能優勢體現在以下多個方面：

（一）磨損顆粒的精準識別

ISL-Z系列傳感器能夠在線實時監測油液中的鐵磁性顆粒（30~800μm）與非鐵磁性顆粒（120~1600μm）。在傳統運維模式中，當油樣送檢發現金屬含量超標時，齒輪箱往往已產生不可逆的損傷。而ISL-Z傳感器通過實時顆粒計數，能夠在微米級的初期磨損階段即發出預警。它不僅能統計顆粒總數，還能區分顆粒的材質類型，幫助運維人員判斷磨損發生的具體部位——究竟是齒輪齒面剝落還是軸承保持架磨損。特別是對于鐵磁顆粒的監測可實現≥30μm顆粒的95%檢測精度，為齒輪箱早期磨損預警提供了關鍵數據支撐。

（二）多參數融合，全面評估油液健康

磨損顆粒是磨損的“果”，油液劣化往往是磨損的“因”。ISL-Z系列的最大技術優勢在于其多功能集成特性——它并非單一參數傳感器，而是能夠在主油路中一次性完成粘度、密度、介電常數、含水率、溫度及磨損顆粒等多個參數的同步檢測。

在水分監測方面，風電齒輪箱常因呼吸效應或密封老化導致水分進入，ISL-Z能夠精準監測油液中1~10000ppm的微量水分，一旦發現含水率超標，立即提示運維人員檢查密封或更換干燥劑，防止油液乳化引發的齒面點蝕。

在油品品質監控方面，通過實時檢測粘度變化，判斷油液是否因高溫氧化而失效，確保齒輪箱始終處于最佳潤滑狀態。介電常數的變化則能表征油液的氧化、污染及成分劣化趨勢。

（三）專為惡劣工況而生的可靠性設計

針對風機機艙內空間狹小、振動劇烈、安裝不便的痛點，ISL-Z系列采用緊湊化設計，可適配不同標準的法蘭盤轉換安裝，適用于風機齒輪箱、電力系統、柴油機、船用柴油機等多種工業系統。傳感器采用標準的RS485通訊接口及Modbus RTU通信協議，可無縫對接工業現場的集成式系統架構。

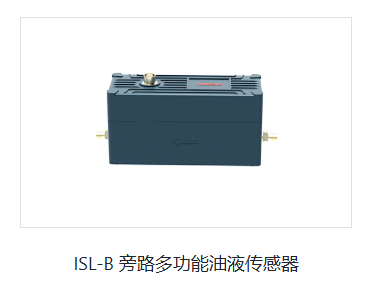

2.2 ISL-B 旁路多功能油液傳感器：靈活部署的“便攜監測儀”

與主路傳感器形成互補，ISL-B系列旁路多功能油液傳感器采用壓差式取油安裝方式，通過旁路管線從系統中引入少量油液進行檢測，不干擾主系統運行。旁路安裝具有安裝靈活、無需大幅改造原有管路、適應復雜工況等顯著優勢，尤其適用于已投入運行的風電機組改造升級。

ISL-B3系列旁路多參量油液傳感器將多種油液檢測單元高度集成于緊湊結構中，實現了以下關鍵能力：

多指標一體化檢測：一次性完成粘度、密度、介電常數、含水率、溫度及磨損顆粒等參數采集，真正實現“多功能、小體積、大集成”的工程化應用。

旁路外接式安裝：采用通用的G1/4接口，配套自帶的轉換接頭可直接同高壓橡膠油管或鋼管連接，與系統組成旁路循環，不影響主油路運轉，大幅提升了安裝的靈活性和系統的整體穩定性。

長期穩定運行：支持邊采樣邊監測，能夠對微量水分及污染顆粒變化進行精準監控，為設備健康提供持續數據支持。

在實際工程應用中，某電廠2MW風機項目通過應用ISL-B旁路傳感器，成功降低了約20%的運維成本，減少了至少5次因油液問題導致的非計劃停機。在5MW風機齒輪箱項目中，旁路傳感器的應用使得運維成本降低了約15%，避免了3次因潤滑問題導致的重大故障。這些案例充分驗證了ISL-B系列傳感器在風電齒輪箱現場的實際效果。

2.3 主路與旁路的協同部署策略

在實際風電工程部署中，ISL-Z主路傳感器與ISL-B旁路傳感器各有側重，往往協同使用：ISL-Z主路傳感器直接安裝在齒輪箱主油路中，保障全流量范圍內的關鍵參數實時感知，適合于新建風電場的齒輪箱監測系統布局；ISL-B旁路傳感器則以其靈活可部署的優勢，適用于已建機組的在線化改造與存量設備的快速升級。

兩者在功能指標上旗鼓相當，但在安裝方式上形成互補——主路采用法蘭式對接安裝，側重全流量監測與系統集成；旁路采用壓差式取油安裝，強調部署便利與系統獨立性。通過“主路+旁路”的部署組合，可以為不同階段、不同狀態的風電場提供完整的油液在線監測覆蓋方案。

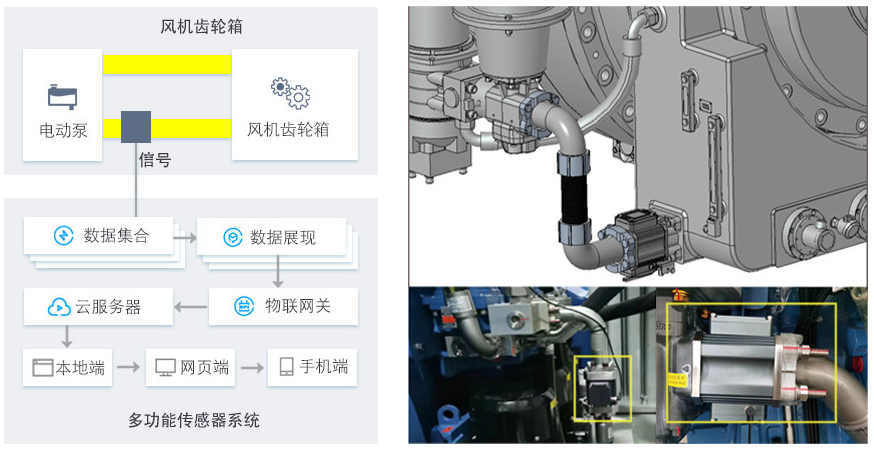

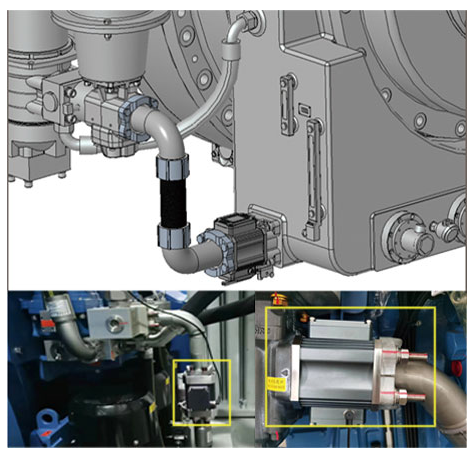

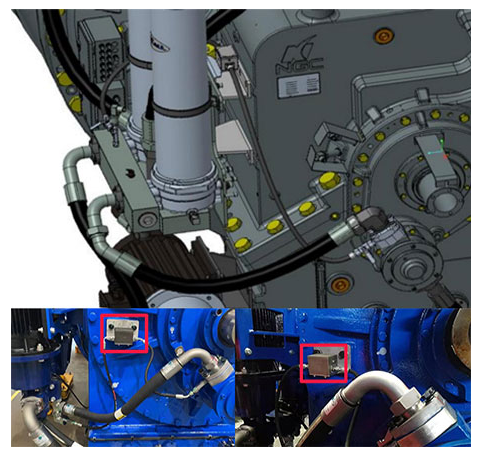

主路方案 -風電智慧油液監測系統                                                旁路方案 -風電智慧油液監測系統

三、從油液磨粒監測到預測性維護的技術閉環

3.1 多參量感知：從單一參數到融合診斷

磨粒數據只有融入更廣泛的油液參數體系，才能真正發揮故障預警的效力。在齒輪箱的健康管理中，磨粒濃度反映的是磨損烈度的“量變”，而粘度、含水率、介電常數等理化指標反映的則是潤滑條件與油品質量的“質變”。兩者之間存在密切的因果關系——理化指標的劣化往往加速磨損進程，而磨粒的持續產生則會進一步催化油品性能的下降。

ISL-Z與ISL-B傳感器通過在同一時間尺度下對粘度、密度、介電常數、含水率、溫度及磨損顆粒進行同步、連續監測，使得油液綜合狀態的實時還原成為可能。當磨粒濃度出現異常抬升時，運維人員可以結合粘度是否出現異常下降、含水率是否超標、介電常數是否持續走高等多維數據，綜合判斷磨損的根本誘因。

3.2 多維數據融合：振動監測與油液監測的協同

在風電齒輪箱的監測體系中，單一的監測手段往往面臨信息不完整的局限。振動監測擅長捕捉齒輪嚙合頻率、軸承特征頻率的變化，但在故障處于早期萌芽階段時，振動特征往往被背景噪聲淹沒；油液監測則直接洞察潤滑介質的“血液指標”，能夠發現磨損顆粒濃度的升高，但難以精確定位故障發生的具體部件。

振動與油液監測的數據融合恰能破解這一困局。ISL系列油液傳感器提供磨損顆粒濃度和油品狀態數據，與振動傳感器采集的高速振動信號進行時空對齊與特征關聯，構建設備的健康數字孿生體。多方數據融合分析可將故障預警的準確率大幅提升，顯著超越單一數據源模型的局限。這種“脈象+血檢”的多維診斷模式，正是風電齒輪箱預測性維護從“事后處理”邁向“事前預防”的技術核心。

四、磨粒檢測驅動的價值效益

4.1 降低非計劃停機與運維成本

風電場每停機一小時，都意味著可觀的電量損失。在線油液磨粒監測系統能夠及時捕捉早期磨損信號，使運維團隊在災難性故障發生前安排維護。部署在線油液監測技術的風電場，突發故障率顯著降低，年維護成本得到有效削減。研究表明，通過動態調整維護計劃，可以減少運營維護支出約8.7%。

4.2 延長齒輪箱使用壽命

齒輪箱的壽命與潤滑油質量高度正相關。ISL系列傳感器通過持續監測油液中的金屬顆粒、水分等關鍵參數，提前發現磨損與腐蝕趨勢，為換油策略的精準制定提供科學依據，避免過度換油帶來的成本浪費或因換油不及時造成的加速磨損。

4.3 數據驅動的智能決策

INZOC智火柴的ISL系列傳感器不僅是硬件監測設備，更是物聯網+云平臺+大數據算法的智能化解決方案。傳感器采集的數據通過邊緣-云端協同架構進行傳輸與處理，可與企業現有的SCADA系統或設備管理平臺無縫對接，形成從感知、傳輸到決策的閉環數據鏈路，真正實現“用數據管理設備健康”。

4.4 提升運維安全與發電效益

實時監控油溫、磨粒濃度等關鍵參數，能夠有效規避因潤滑異常導致的過熱風險；同時，通過數據分析優化風機運行策略，發電效率與功率輸出進一步提升。這種從“被動維修”到“主動預防”的運維模式轉變，正在推動風電行業向安全、高效、智能、低碳的新階段邁進。

在風電產業向深遠海邁進、風機單機容量不斷提升的大背景下，齒輪箱的可靠性已成為制約風電運維成本與發電效益的核心因素。風電油液在線磨粒檢測技術通過對潤滑油中磨粒的實時感知與分析，構建了從趨勢預警到精準定位、再到預測性決策的完整技術鏈路。以INZOC智火柴ISL-Z主路多功能油液傳感器與ISL-B旁路多功能油液傳感器為代表的新一代在線油液監測設備，憑借其在磨粒檢測精度、多參數融合能力和惡劣工況適應性等方面的綜合優勢，正在成為智慧風電場齒輪箱健康管理的核心“數據中樞”。

未來，隨著數字孿生、人工智能算法與邊緣計算技術的深度融合，油液在線監測將從現在的“單點感知”邁向跨系統的“全息診斷”，為風電行業從勞動力密集型的傳統運維向數據驅動型的智能運維轉型貢獻力量。

如果您需要:風電油液在線磨粒檢測裝置，請聯系我們。智火柴，國內知名油液監測系統提供商!
