隨著工業4.0進程的深入推進，液壓系統作為工程機械、航空航天及電力能源領域的“心臟”，其可靠性與壽命直接決定了裝備的運維成本與安全邊界。當前，主流工程機械與航空液壓系統的額定工作壓力不斷攀升，21MPa乃至35MPa以上的高壓系統已屢見不鮮。在這一背景下，油液顆粒計數器的選型邏輯正被深刻重塑——究竟是選擇傳統的高壓直測方案，還是沿用旁路采樣技術路線？本文將從技術原理、優劣勢對比及實際應用場景出發，為您提供一份清晰的選型參考。

一、液壓系統高壓化給油液監測帶來了什么挑戰？

液壓系統高壓化、大流量化的發展趨勢，給傳統油液污染監測手段帶來了前所未有的挑戰。

傳統監測多采用旁路回流采樣模式，即從高壓主油路引出一股細流，經減壓后進入傳感器檢測。這種模式在低壓工況下尚可應對，但在高壓系統中卻暴露出明顯短板：

其一，減壓閥磨損風險高。 減壓閥作為旁路采樣的核心部件，在長期高壓沖刷下極易磨損，不僅增加了系統潛在的泄漏風險點，一旦減壓失效，瞬時的高壓油流極有可能擊穿精密的光學傳感器，造成不可逆的損壞。

其二，監測存在時間滯后。 旁路采樣管路較長，樣品從主油路流經傳感器存在物理滯后，難以捕捉瞬態突發性污染事件。例如，泵突發磨損產生的金屬碎屑可能在幾秒鐘內造成關鍵閥卡滯，而旁路監測往往因延遲而無法及時預警。

其三，氣泡干擾難以規避。 高壓環境下的油液經過減壓后極易析出氣泡，而氣泡在光阻法檢測中會被誤判為顆粒，導致污染度數據虛高，影響決策判斷。

正因如此，具備高壓直測能力的油液顆粒計數器正成為行業選型的新焦點。

二、高壓直測與旁路采樣：兩條技術路線如何選擇？

1. 旁路采樣技術路線

旁路采樣是傳統油液監測的主流方式，其核心思路是將主油路中的油液通過旁路分支引出，經減壓、降速后送入傳感器進行檢測。

優點： 傳感器無需承受系統高壓，制造難度和成本相對較低；可在不中斷主系統運行的情況下進行安裝和維護。

缺點： 正如前文所述，減壓環節帶來的磨損風險、監測滯后性以及氣泡干擾等問題，在高壓工況下尤為突出。此外，旁路管路越長，油液狀態與主油路的差異越大，檢測結果的代表性也隨之下降。

2. 高壓直測技術路線

高壓直測則是讓傳感器直接或通過極短管路接入高壓主油路，在系統工作壓力下完成顆粒計數檢測。

優點： 無需減壓裝置，消除了減壓閥磨損和泄漏的風險；響應速度快，能夠?qū)崟r捕捉瞬態污染事件；避免了減壓導致的氣泡析出問題，檢測數據更真實可靠。

缺點： 對傳感器的耐壓設計、密封工藝和光學系統提出了更高要求，技術門檻和制造成本相對較高。

選型建議： 對于工作壓力在21MPa以下的常規液壓系統，旁路采樣方案仍可勝任；但對于工作壓力在21MPa以上、對設備可靠性要求極高的工程機械、航空航天及風電等關鍵領域，高壓直測方案無疑是更優選擇。

三、INZOC智火柴：高壓直測與靈活部署的油液監測解決方案

作為深耕油液監測與設備智能運維領域十余年的專業品牌，INZOC智火柴（智火柴科技（深圳）有限公司）產品通過ISO 4402/11171雙重認證，已在多個大型工業項目中成功部署。針對液壓系統高壓化趨勢下的監測需求，智火柴推出了多款適配不同工況的油液顆粒計數器產品。

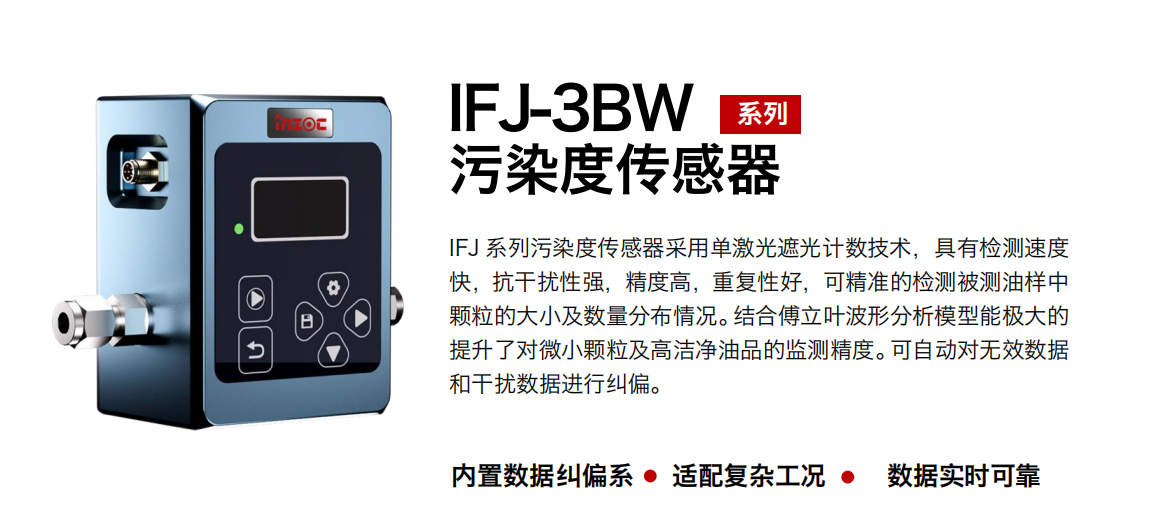

（一）IFJ-3BW 油液顆粒計數器：面向復雜高壓工況的專業之選

IFJ-3BW是智火柴面向復雜工業工況打造的一款高精度油液顆粒在線監測產品，廣泛應用于鋼鐵冶金、能源電力、石油化工等多個行業。

核心技術優勢：

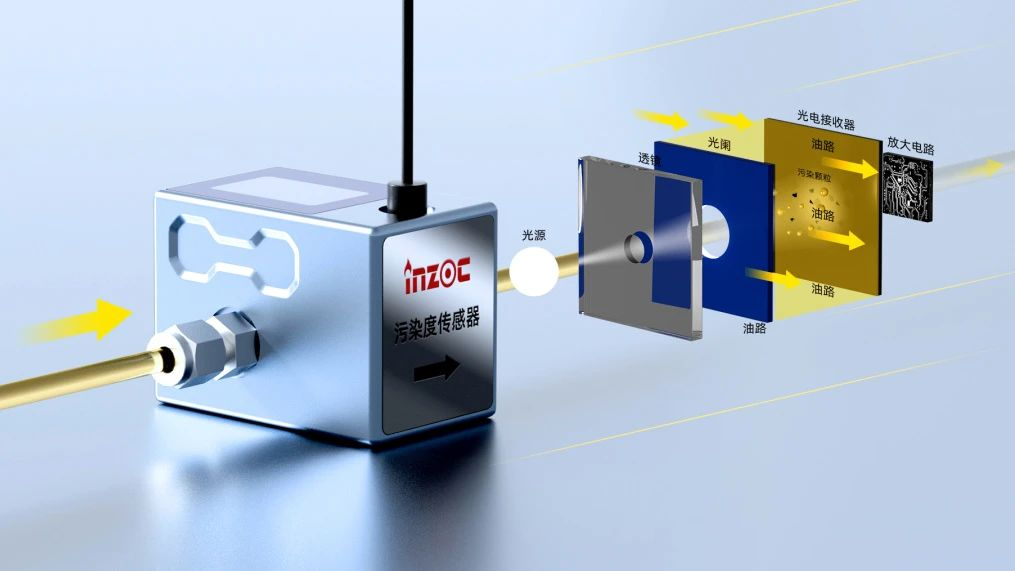

?  單激光遮光計數技術：采用國際主流的單激光遮光計數原理，當顆粒通過檢測區時對激光形成遮擋，系統根據遮光幅值與持續時間精確計算顆粒的尺寸及數量。檢測速度快、抗干擾能力強、測量精度高、重復性好。

?  傅立葉波形分析模型：針對微小顆粒和高潔凈油品監測難度大的行業痛點，IFJ-3BW引入傅立葉波形分析模型，對顆粒遮光信號進行多維頻譜分析，有效區分真實顆粒信號與流速波動、氣泡、噪聲干擾。實驗室測試表明，在100cSt粘度油液中，顆粒計數誤差≤5%，水分檢測精度達±10ppm。

?  智能數據糾偏機制：內置數據糾偏系統，可自動識別并修正無效數據與異常干擾信號，包括氣泡干擾、流量瞬變影響、環境振動與電磁噪聲等。有效避免油液氣泡、水分等因素的干擾，確保監測結果長期穩定、真實可信。

?  多參數同步監測：采用單激光遮光計數技術，結合電磁感應水分檢測與超聲波粘度測量，實現顆粒、水分、粘度三參數同步監測。檢測范圍覆蓋1-400μm，配置8個檢測通道（1μm、2μm、5μm等），精準度達±1級（典型值）。

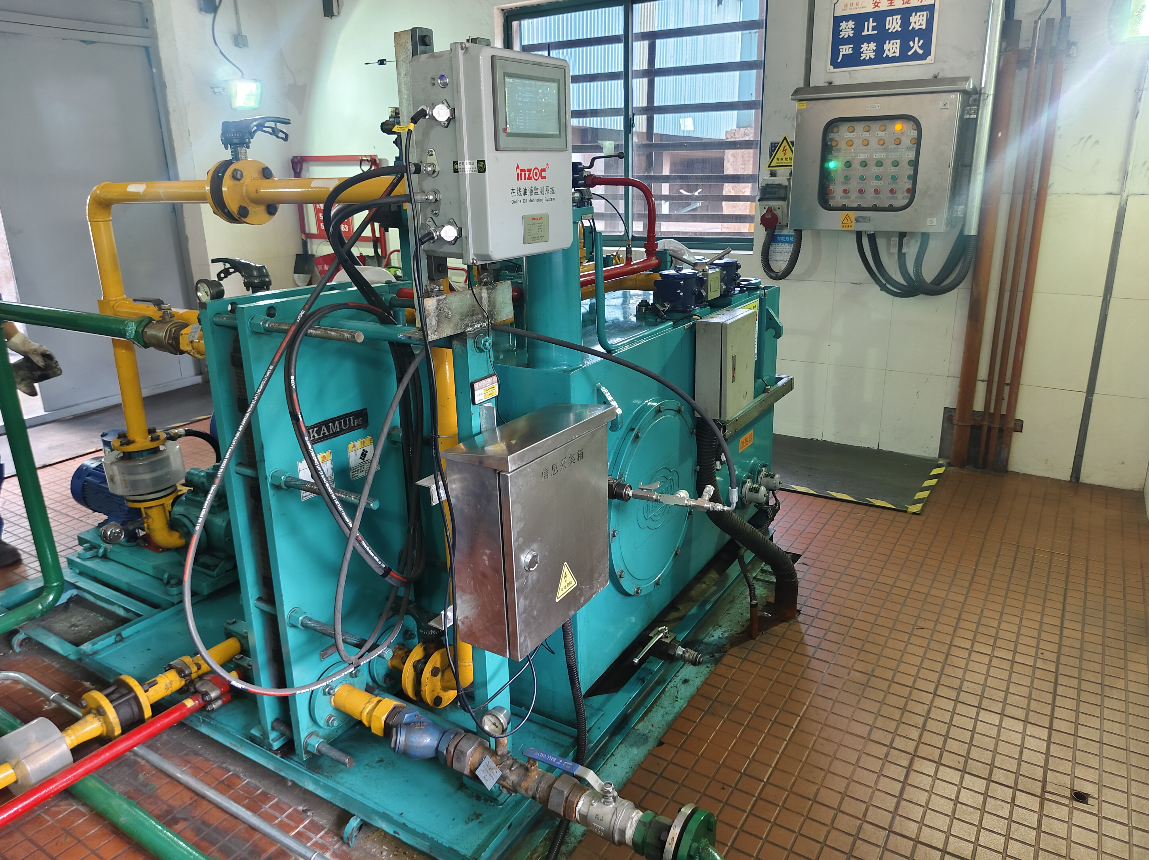

?  典型應用場景： IFJ-3BW適用于鋼鐵冶金軋機與連鑄液壓系統、石油化工長周期連續生產設備、能源電力汽輪機與變壓器、水泥建材回轉窯與立磨、大型礦山港口機械等重載高壓工況。可靈活集成于各類潤滑油、齒輪油、液壓油、透平油、柴機油等油品的在線監測系統。

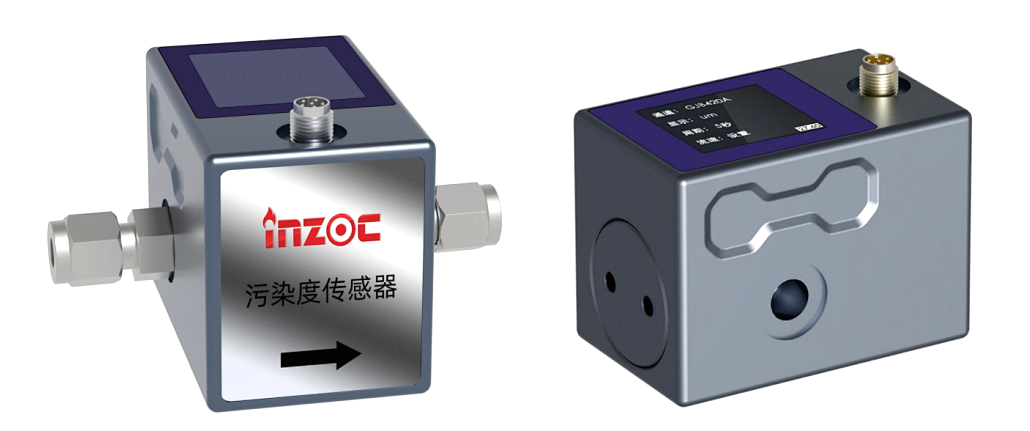

（二）IFJ-6 小型油液顆粒計數器：小體積集成與靈活部署的優選方案

對于空間受限或?qū)Τ杀据^為敏感的應用場景，智火柴推出了IFJ-6系列小型油液顆粒計數器。

核心技術優勢：

?  微米級檢測精度：采用單激光遮光計數技術結合傅立葉波形分析算法，達成最小1μm顆粒的檢測精度，可適配不同潔凈度油品。低功耗激光采樣設計，能耗較傳統方案降低60%，減少熱效應干擾。

?  全工況適應能力：特種鋁材外殼設計，配置M12標準接頭，IP65防護等級，耐溫范圍-30℃~+85℃，標準耐壓0-30bar（選裝可達300bar），適配振動、高溫高壓等嚴苛工況。內置氣泡消除結構與數據糾偏系統，可自動識別并屏蔽氣泡、微量水分等干擾信號。

?  小體積低成本易部署：緊湊結構設計，適配旁路三通安裝，不改變原有液壓系統管路布局。支持RS485接口與MODBUS協議，兼容工業現場數據集成。

?  多標準輸出與自診斷：8個檢測通道（覆蓋1μm-100μm粒徑）同步工作，支持ISO4402、GJB420A、NAS1638等多種行業標準自由切換。具備開機自檢功能，自動執行油路流量校驗與軟件版本校驗。

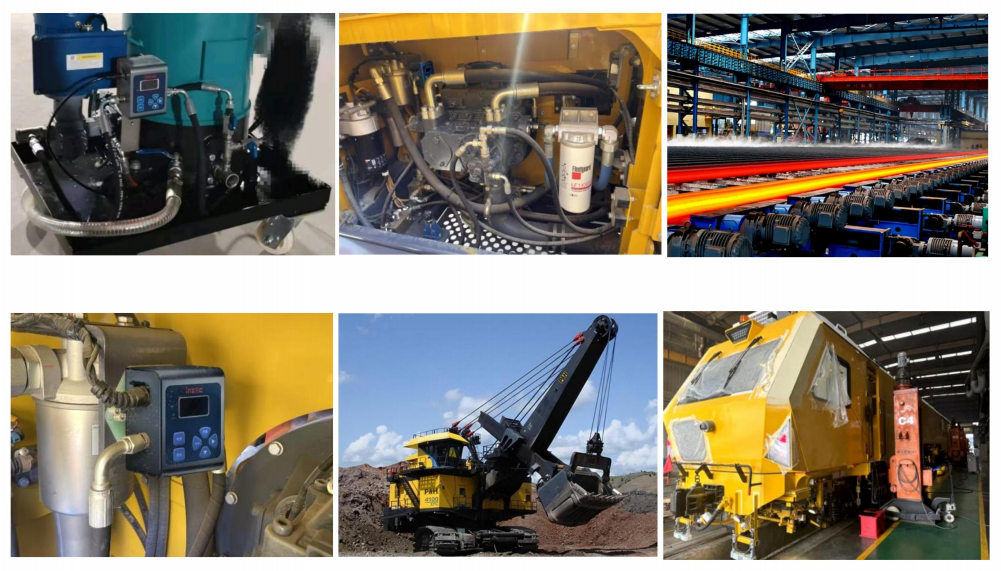

典型應用場景： IFJ-6專為能源電力、工程機械等領域的小體積集成需求設計，適配液壓過濾配套、凈化設備、工程機械、工程車輛等場景。在工程機械領域，可對隧道盾構機、挖掘機等設備液壓系統中的污染顆粒進行在線監測；在能源電力領域，可應用于風電齒輪箱、水電汽輪機、油田壓裂車等核心設備的油品清潔度監測；在航空航天領域，可對航空發動機、航空煤油及液壓系統提供高潔凈度油液的精準污染監測。

四、選型決策參考：從工況出發，按需匹配

綜合以上分析，在液壓系統高壓化趨勢下選擇油液顆粒計數器，建議從以下幾個維度進行綜合評估：

對于工作壓力高、對設備可靠性要求嚴苛的場景，IFJ-3BW憑借其高精度、多參數同步監測和強大的抗干擾能力，是面向復雜高壓工況的專業之選；而對于安裝空間有限、需要靈活部署或成本敏感的中低壓場景，IFJ-6則以小體積、低成本、高穩定性的優勢提供了理想的解決方案。

值得一提的是，兩款產品均采用單激光遮光計數技術結合傅立葉波形分析模型，能夠有效應對高壓工況下氣泡干擾這一行業頑疾，確保監測數據的真實可靠。無論是部署在鋼鐵冶金的軋機液壓系統，還是風電齒輪箱的潤滑回路，INZOC智火柴的油液顆粒計數器都能幫助企業實現從“事后維修”到“預測性維護”的轉型升級。

如果您需要:油液顆粒計數器，請聯系我們。智火柴，國內知名油液監測系統提供商!
