在鋼鐵冶金領域，液壓系統如同設備的“心血管系統”，而液壓油則是流動的“血液”。一旦油液品質出現問題，輕則導致閥門卡滯、泵體磨損，重則引發高爐熱風爐突然停機——每小時停機損失可達數十萬元。如何在故障發生之前提前捕捉油液的細微變化，已成為鋼鐵企業智能運維的必修課。

南京鋼鐵集團（以下簡稱“南鋼”）在其高爐熱風爐液壓站成功部署并穩定運行了智火柴IOL-CG在線油液監測系統。該系統以RS485總線方式接入廠區現有控制系統，實現了對46號液壓油的粘度、溫度、密度、介電常數、水活性、水含量、污染度七大指標的連續在線監測，成為從“定期換油”走向“預測性維護”的典型案例。

一、痛點直擊：熱風爐液壓站為何需要“血液透析”？

高爐熱風爐液壓站長期處于高溫、高濕、高粉塵的惡劣環境。傳統維護方式主要依賴月度或季度人工取樣送檢，存在三大“看不見”的隱患：

1. 水分入侵看不見——回油管路中冷凝水或冷卻器滲漏導致油液乳化，卻無法第一時間發現。

2. 污染度累積看不見——濾芯逐漸堵塞或失效，固體顆粒物大量進入液壓回路，加速液壓元件磨損。

3. 粘度劣化看不見——油液長期受熱氧化或混入不同牌號油品，導致粘度偏離設計要求，液壓動作變慢甚至失效。

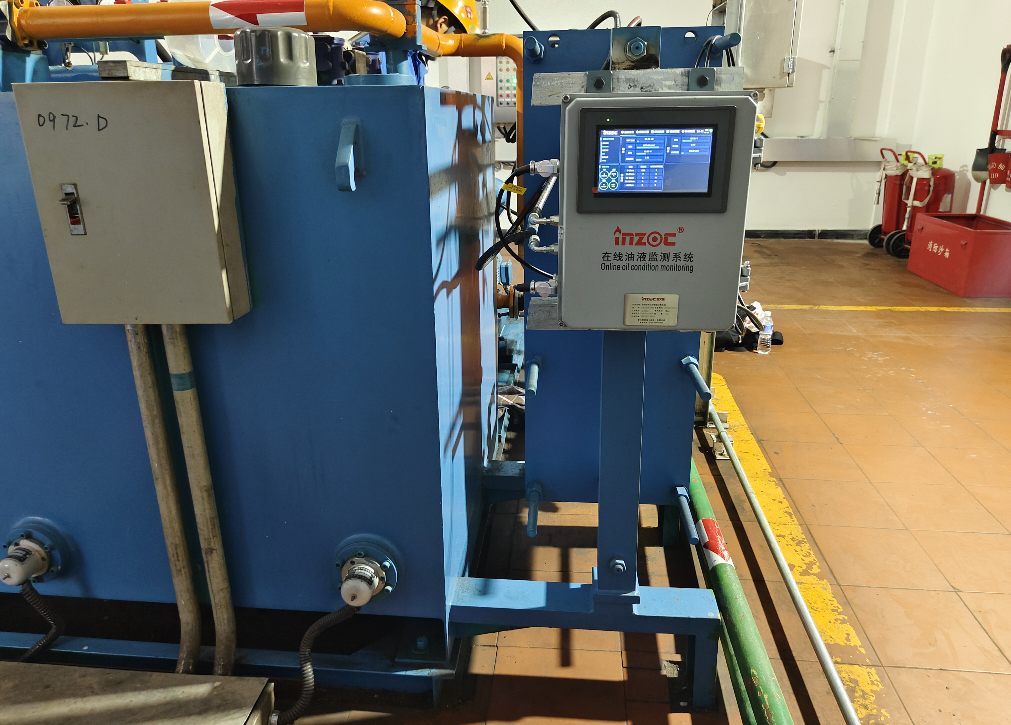

南鋼設備管理團隊經過多方調研與現場工況論證，最終選用了智火柴IOL-CG在線油液監測系統，安裝在熱風爐液壓站回油管路上，對46號液壓油實施全天候“血液透析”。

二、方案詳解：IOL-CG系統如何部署與監測？

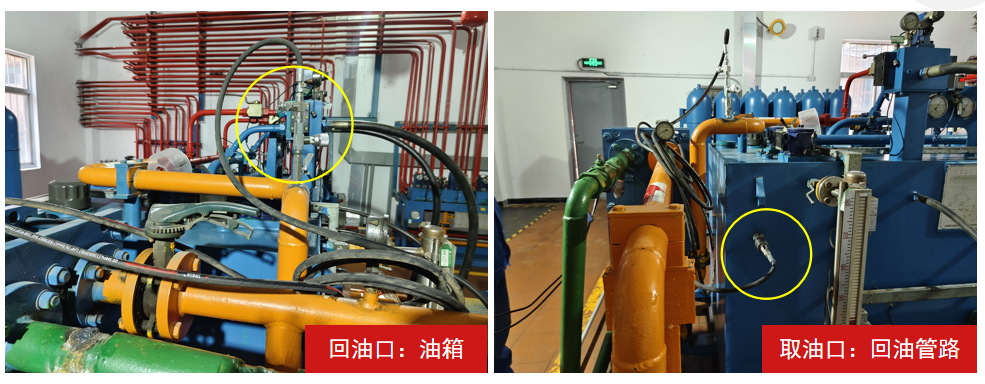

2.1 安裝位置與油路設計

取油口：熱風爐液壓站回油管路測壓接頭處

回油口：液壓站油箱頂部

循環方式：利用系統壓差形成局部閉環回路，不需額外動力源

該設計不改變?cè)簤合到y(tǒng)結構，安裝便捷，對生產無影響。

2.2 核心監測指標（七合一）

IOL-CG一體化傳感器可同步輸出以下參數，全面反映46號液壓油的健康狀態：

粘度：判斷油液是否氧化變質或混入其他油品，確保液壓系統動作精準

溫度：預防油溫過高加速老化，同時輔助判斷冷卻系統效能

密度：輔助識別油品類型變化及重質污染物入侵

介電常數：敏感反映油液水分變化及添加劑消耗程度

水活性：判斷油液溶解水飽和度，提前預警游離水出現風險

水含量：直接量化油中水分濃度，滿足ISO 12937標準

污染度（ISO/NAS等級）：自動檢測固體顆粒粒徑分布及污染等級，監控濾芯狀態

2.3 數據傳輸方式

現場采用RS485接口，遵循標準Modbus RTU協議。每臺IOL-CG設備作為從站，將監測數據實時傳輸至南鋼廠區SCADA系統，同時可選接入智火柴云平臺，實現PC端與手機端的同步預警。

? 亮點：即使在網絡中斷情況下，設備仍可本地存儲至少7天數據，確保監測不丟失。

三、應用效果：從“憑經驗換油”到“按數據維護”

系統上線運行三個月后，南鋼設備管理人員總結出以下四個直接收益：

3.1 提前14天預警水分超標，避免一次非計劃停機

在一次生產過程中，系統監測到46號液壓油的水活性連續72小時從0.28緩慢升至0.61（報警閾值0.65）。雖然未觸發報警，但趨勢線已明顯異常。維護人員根據此線索檢查回油管，發現冷卻器輕微滲漏。及時更換密封件后，水活性迅速回落。避免了因油液乳化導致伺服閥卡滯的嚴重事故。

3.2 污染度數據指導濾芯更換，年節約濾芯成本約32%

以往濾芯按固定周期更換，經常出現“到期時濾芯仍干凈、未到期已堵塞”的矛盾。IOL-CG提供實時污染度（ISO 4406代碼）后，南鋼改為按需更換濾芯。數據顯示，該液壓站典型工況下濾芯壽命比原固定周期延長了約40%，同時未發生一起因?yàn)V芯失效導致的污染故障。

3.3 油品壽命延長，換油周期從1年延長至1.5年

通過連續監測粘度、介電常數和酸值趨勢（酸值由系統關聯計算），南鋼將46號液壓油的換油決策依據從“工時累計”改為“油質劣化曲線”。在保證安全冗余的前提下，該熱風爐液壓站換油周期由12個月延長至18個月，單站年節約油品采購及處理費用約2.8萬元。

3.4 遠程運維成為現實，點檢效率提升70%

所有監測數據通過RS485上傳至中控室，點檢人員不再需要每天攀爬液壓站平臺查看油位和外觀。系統會自動生成日?qǐng)?bào)、周報，并在異常時發出聲光及微信推送。點檢工作量大幅下降，數據連續性反而更高。

四、IOL-CG系統為何適合鋼鐵行業嚴苛環境？

智火柴IOL-CG在線油液監測系統在設計之初即瞄準冶金、礦山、重工等場景，具備以下特性：

?  傳感器耐壓可達3MPa，適應回油管路壓力波動

?  寬溫工作范圍（-20℃~85℃），無需額外加熱或冷卻

?  抗電磁干擾設計，在高爐附近變頻器、大電機等強干擾環境下仍能穩定輸出數據

?  無耗材、免維護，傳感器表面采用特殊防沉積涂層，油泥附著不影響測量精度

?  即插即用，支持RS485總線供電（需單獨電源或PoE模塊），布線簡單

五、常見問題（FAQ）

Q1：在線油液監測系統可以監測46號液壓油之外的其他油品嗎？

A：可以。IOL-CG支持液壓油、齒輪油、透平油、壓縮機油等多種礦物油基潤滑油，只需出廠時標定對應油品參數即可。

Q2：RS485傳輸距離有限制嗎？

A：標準RS485在不加中繼器的情況下可靠傳輸距離為1200米，完全滿足鋼鐵廠區液壓站與中控室之間的數據通訊需求。如需更遠距離，可外置無線數傳模塊。

Q3：系統能否接入現有PLC或DCS？

A：可以。IOL-CG默認從站地址可設，Modbus RTU協議開放，已成功對接西門子、羅克韋爾、施耐德、三菱等主流PLC系統。

Q4：現場不具備網絡條件，還能實現數據遠程查看嗎？

A：可以選配4G網關，將RS485數據轉換為4G/5G信號上傳至云平臺，無需廠區內網也能實現遠程監測與報警推送。

Q5：安裝過程需要停機嗎？

A：通常情況下，IOL-CG采用帶壓開孔或三通球閥方式安裝，約需1~2小時，無需排空油液或長時間停機。具體方案可根據現場情況由智火柴工程團隊定制。

六、讓油液自己“說話”，是工業智能運維的第一步

南京鋼鐵集團熱風爐液壓站的成功應用證明：在線油液監測不是“奢侈品”，而是高價值設備實現預測性維護的剛需工具。通過實時獲取粘度、水分、污染度等關鍵數據，企業可以徹底告別“盲換油、盲檢修”的被動局面，將設備維護從成本中心轉變?yōu)閮r(jià)值中心。

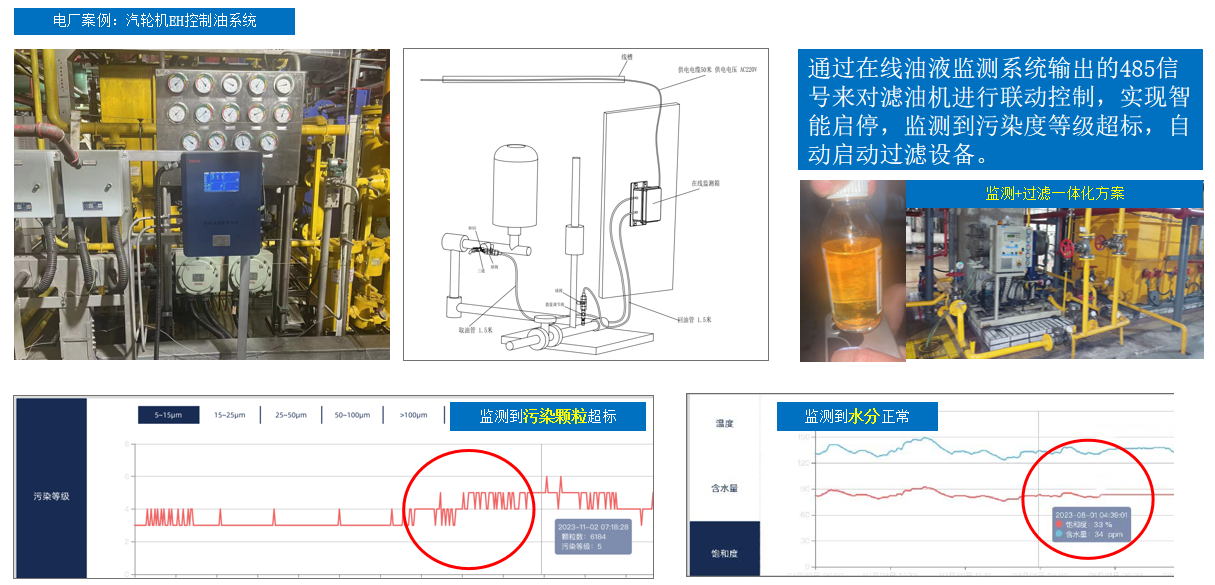

智火柴科技（深圳）有限公司致力于為鋼鐵、電力、石化、礦山等行業提供“傳感器+邊緣計算+云平臺”一站式油液智能監測解決方案。IOL-CG系列產品已在國內超過200個工業現場穩定運行，幫助客戶平均降低設備非計劃停機率68%，延長油品使用壽命30%以上。

如您所在企業也面臨液壓系統或潤滑設備的油質管理難題，歡迎聯系智火柴科技獲取免費技術評估與現場勘察服務。
