風電場齒輪箱油品在線監測裝置改造應用案例
行業背景：風電齒輪箱潤滑管理痛點
風力發電機組常年運行于野外惡劣環境中，齒輪箱作為風電機組核心傳動部件，其潤滑狀態直接影響設備壽命與發電效率。傳統齒輪箱油品管理依賴定期取樣送檢，存在檢測周期長、數據滯后、突發磨損無法及時預警等問題。對于偏遠風場而言，頻繁取樣還會增加運維成本。如何實現齒輪箱油品狀態的實時感知與預警，成為風電場智能化改造的重要方向。
項目概況：中國華能回龍圩二期風電場
中國華能回龍圩二期風電場位于山區風資源豐富區域，機組齒輪箱長期承受高負載與變工況沖擊。現場運維團隊發現，傳統離線檢測難以捕捉潤滑油品黏度下降、水分侵入、顆粒物突增等漸變或突發劣化過程。為此，風電場決定對齒輪箱潤滑系統進行在線監測技術改造，引入多功能油液傳感器，實現油品關鍵指標的連續監控。
本次改造選用ISL-Z系列主路多功能油液傳感器，該傳感器集成多項檢測能力，適用于高黏度工業齒輪油。齒輪箱原使用油品為ISO VG320合成齒輪油，改造過程中不更換油品，僅對回油管路進行適配安裝。
一、傳感器監測指標設計
ISL-Z系列傳感器可同時監測以下關鍵參數：
? 運動粘度（反映油膜強度與流動性）
? 密度（輔助判斷油品污染或氧化）
? 水分飽和度與PPM值（定量顯示水分入侵程度）
? 油液溫度（影響黏度與氧化速率）
? 鐵磁顆粒（檢測齒輪、軸承早期磨損）
? 非鐵磁顆粒（識別砂塵、銅套等非磁性異物）
以上指標覆蓋了齒輪箱潤滑失效的主要誘因，可為狀態檢修提供實時數據支撐。
二、安裝位置與改造方式
1. 安裝位置選擇

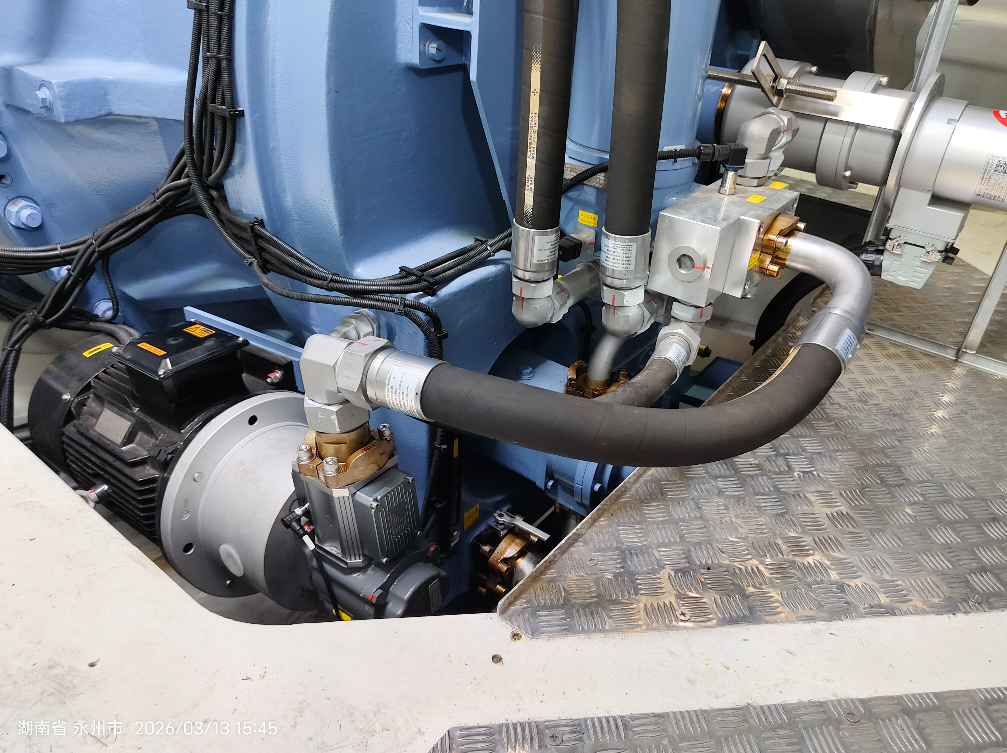

傳感器安裝于電動泵后端回油管。該位置具備以下優勢：
? 油液經過齒輪箱循環后已攜帶磨損顆粒與水分，檢測信息更具代表性；
? 回油管路壓力相對較低，便于傳感器主路安裝，泄漏風險小；
? 靠近油泵出口，油流擾動較小，測量穩定性高。
2. 現場改造步驟
現場改造在不改變原有管路主體結構的前提下進行，具體操作如下：

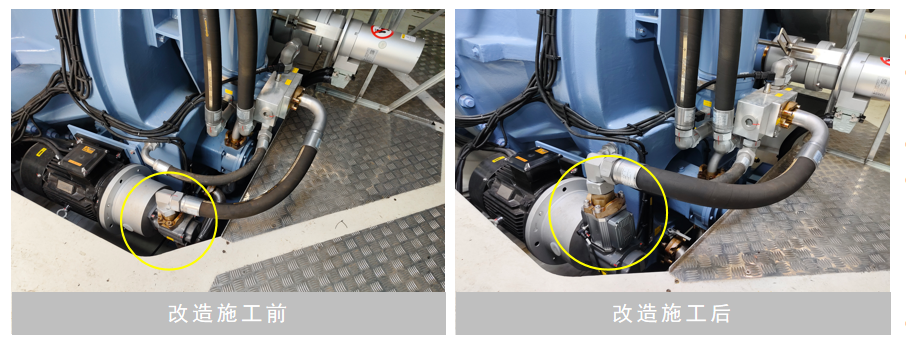

1）松解油管彎頭：首先拆除回油管路中的原有彎頭連接件，使管路處于可調整狀態。
2）拆卸法蘭夾：取下電動泵后端回油管的307號法蘭夾，分離管路接口。
3）清理安裝接觸面：仔細清潔傳感器與管路法蘭的對接面，去除毛刺、舊密封膠及油污，確保密封可靠性。

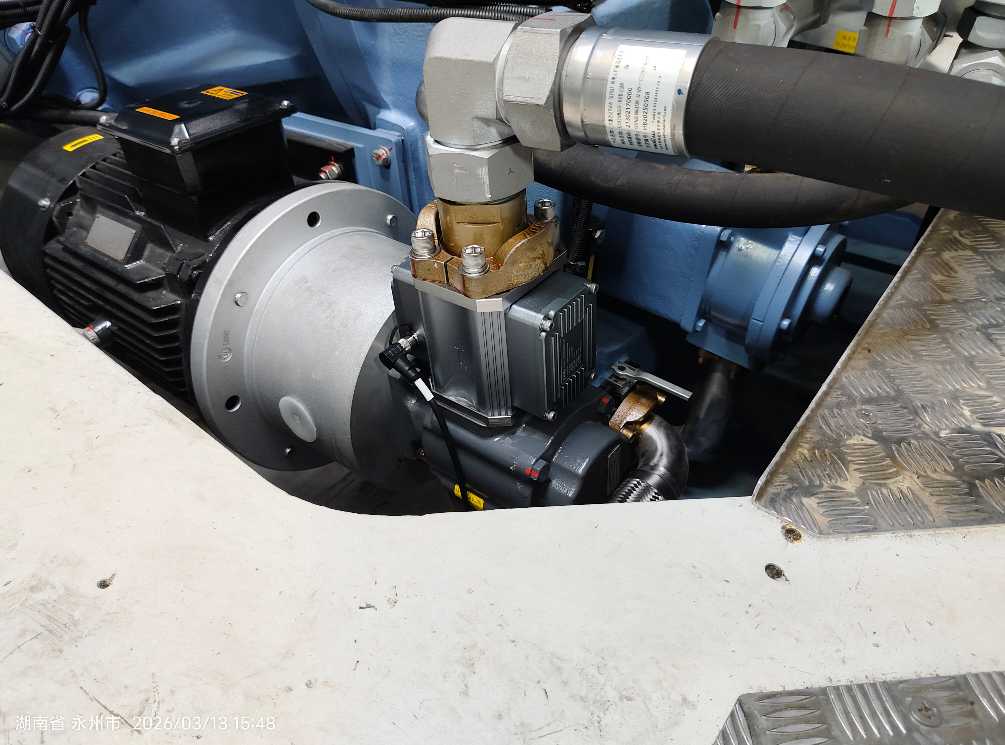

4）固定傳感器：利用原油管路的法蘭夾，配合M12螺桿，將螺桿依次穿過法蘭夾兩側安裝孔及傳感器本體的固定耳座，均勻擰緊螺母。
5）恢復油路并排氣：完成機械固定后，檢查密封件，緩慢開啟油路，進行系統排氣，確認無滲漏后恢復正常運行。
3. 數據傳輸方式
傳感器數據通過RS485接口以數字信號形式輸出，接入風電場現有SCADA系統的數據采集單元。現場無需額外鋪設光纖或無線基站，利用已有的現場總線網絡即可完成實時數據傳輸。監測數據可同步上傳至集中監控平臺，支持趨勢分析、閾值報警與歷史數據追溯。
4. 改造效果與運行反饋
自ISL-Z系列主路油液傳感器投運以來，回龍圩二期風電場齒輪箱潤滑管理實現了以下提升：
? 實時預警：當鐵磁顆粒濃度短時躍升或水分飽和度超過設定閾值時，系統自動觸發報警，運維人員可及時安排檢查，避免嚴重磨損或軸承點蝕事故。
? 粘度趨勢監控：傳感器連續記錄ISO VG320油品的運動粘度變化，輔助判斷是否因高溫剪切或混合污染導致粘度下降，為換油周期優化提供依據。
? 減少離線檢測頻次：日常狀態可通過在線數據掌握，僅在數據異常或年度評估時進行復核取樣，降低人工與檢測成本。
? 非鐵磁顆粒監測：特殊工況下（如開箱維修后殘留砂塵或密封材料碎屑），傳感器能區分鐵磁與非鐵磁顆粒，幫助快速定位異物來源。
5. 改造要點總結
對于同類風電場齒輪箱油品在線監測改造，可參考以下經驗：
? 選擇主路安裝型傳感器：旁路式傳感器需要額外取油回路和流量控制，而ISL-Z系列主路設計直接串接于回油管，結構緊湊，響應更快。
? 充分利用原有管件：本例中沿用原油管法蘭夾和M12螺桿固定，無需定制支架，改造成本低，施工周期短。
? 關注RS485通信兼容性：改造前確認風電場現地采集單元支持Modbus RTU或同類協議，避免協議不匹配導致數據無法讀取。
? 注意油品黏度適配：ISO VG320屬于較高黏度等級，傳感器流道設計需滿足高黏度油品通過能力，ISL-Z系列在此場景下驗證有效。
中國華能回龍圩二期風電場齒輪箱油品在線監測裝置改造項目，成功將ISL-Z系列主路多功能油液傳感器融入原有潤滑系統，實現了粘度、密度、水分、溫度及鐵磁/非鐵磁顆粒的在線實時監測。改造過程僅利用原油管法蘭夾與M12螺桿固定，施工量小、可復制性強。該案例為存量風電機組齒輪箱潤滑智能化升級提供了可參考的技術路徑，有助于推動風電運維從“定期檢修”向“預測性維護”轉型。
