用戶：現場油液循環難免帶氣泡，這兩種監測方式在抗干擾上表現如何？另外，圖像法看得見顆粒長什么樣，是不是比電感傳感器更適合做精確診斷？

智火柴科技：智火柴對其兩款傳感器設計層面均針對工業現場常見的流動氣泡干擾進行了信號處理優化，能夠在含氣油液工況下保持穩定的數據采集性能。但兩者在磨損故障的診斷邏輯、數據表征維度及工況適用場景上存在本質差異。

一、機理差異：透射光輪廓解算與電磁場擾動感知

以下我們從技術機理出發，對這兩類方案進行深入辨析。

1. 動態圖像顆粒傳感器

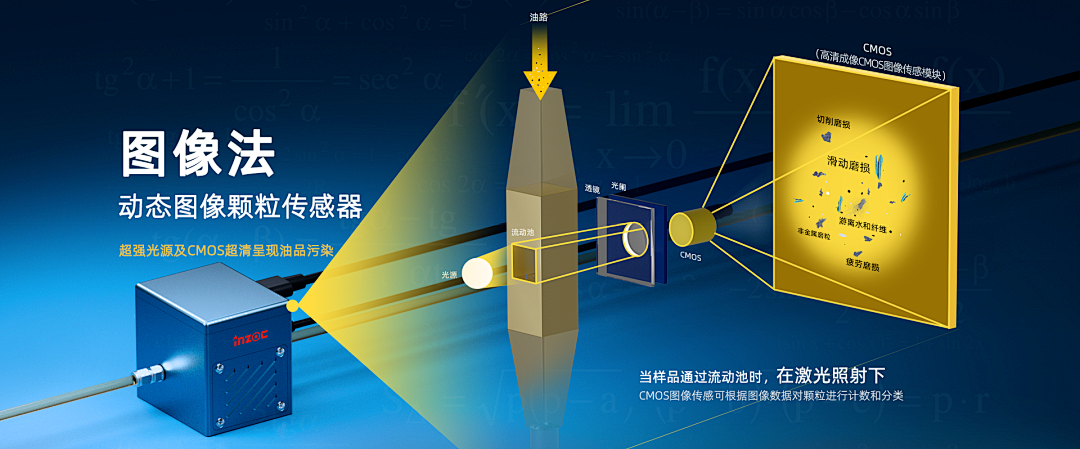

動態圖像顆粒分析技術的核心在于利用透射光光學系統對流動油液中的顆粒進行實時影像捕捉與輪廓提取。其分析邏輯并不依賴于顆粒對光線的反射色澤或表面紋理細節，而是通過對顆粒二維投影輪廓的幾何參數進行深度解算。

系統內置的神經網絡模式識別算法經過了大量已知實際磨損顆粒影像的訓練，能夠依據顆粒的邊界曲率、長寬比、邊緣不規則度等外形特征，對顆粒的類型作出傾向性判斷，例如將薄片狀輪廓?dú)w類為疲勞剝落顆粒，將細長卷曲輪廓?dú)w類為切削磨損顆粒。

這一過程類似于實驗室環境下利用透射光顯微鏡對磨粒載玻片進行形態學觀察，輸出結果為技術人員提供了一種直觀的顆粒形貌分布視圖。由于采用背光照明的原理設定，該技術的分析重心集中于顆粒的幾何統計學特征，其結論反映了該類磨損顆粒在影像數據集中的典型輪廓表現。

2. 常規電感磨粒傳感器

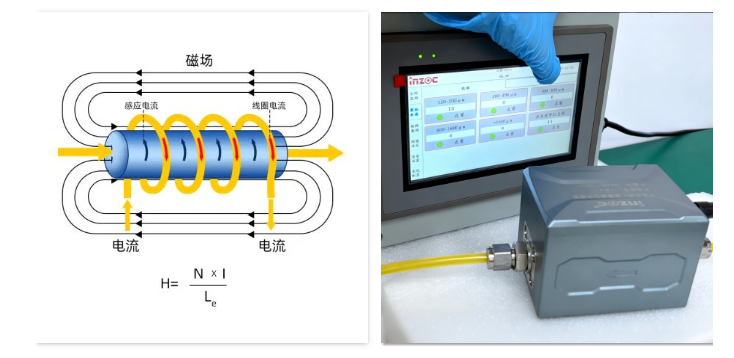

常規電感磨粒傳感器則遵循完全不同的物理場感知路徑。當油液攜帶金屬顆粒穿過傳感器內部線圈建立的高頻交變磁場時，金屬顆粒對磁場的微弱擾動會被精確捕獲并轉化為電信號。

通過對信號幅值、脈寬及相位特征的分析，傳感器能夠?qū)崿F(xiàn)兩個維度的核心判斷：

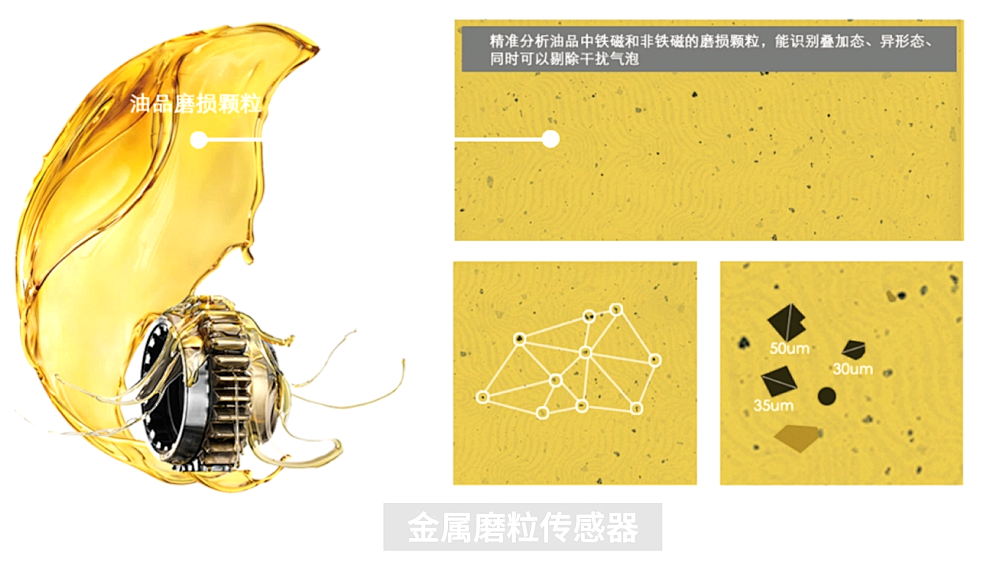

一是區分顆粒的鐵磁性屬性，從而識別出材質是來源于齒輪、軸承的鐵磁金屬還是來源于襯套、墊片的非鐵磁金屬；二是對顆粒的等效尺寸進行分段統計，從而描繪出從微小磨損到較大異常顆粒的完整尺寸分布圖譜。這種基于電磁感應的監測方法，其價值在于提供了一條連續、定量的磨損烈度變化曲線，能夠幫助運維人員敏銳感知磨損趨勢的微小抬升。

二、診斷分工：定性溯源與定量預警的各自側重

從診斷側重來看，兩種技術在油液監測體系中承擔著不同的分析角色。

動態圖像顆粒分析更側重于磨損機理的定性追溯，當設備已經出現明顯磨損跡象或需要查明故障根源時，顆粒的輪廓影像數據能夠?yàn)閷＜已信刑峁╆P(guān)鍵的形態學線索，輔助定位磨損發生的具體類型與嚴重程度。

而常規電感磨粒傳感器則更側重于磨損趨勢的定量預警，它通過長時間序列的數據積累，建立起設備鐵磁與非鐵磁磨損濃度的基線模型，一旦監測曲線出現偏離正常區間的斜率變化，即可觸發早期報警，提示運維人員介入檢查。

兩者之間的差異并非優劣之分，而是分別回應了“是什么磨損”與“磨損了多少”這兩個不同層面的診斷問題。

三、工況適配與融合部署思路

在具體工況場景的適配選擇上，兩者的側重點亦有所不同。對于關鍵工藝壓縮機、燃?xì)廨啓C(jī)等需要深入探究磨損機理的高價值機組，動態圖像顆粒分析技術能夠提供顆粒影像的直觀數據支撐，協助判斷磨損是否已從正常跑合階段過渡至異常疲勞階段。

而對于風電齒輪箱、偏遠集輸泵站、無人值守液壓站等分布式設備，常規電感磨粒傳感器的連續在線監測能力與鐵磁/非鐵磁區分特性則更具工程實用性，它能夠在人員難以頻繁抵達現場的情況下，有效捕捉早期金屬磨損的濃度變化信號。

值得注意的是，這兩種技術路徑在智火柴的在線監測系統架構中并非互斥選項，而是可以作為互補模塊進行組合部署。常規電感磨粒傳感器作為前端感知單元負責磨損趨勢的量變監控，動態圖像顆粒分析模塊作為后續深度診斷工具，在趨勢告警觸發后介入采集顆粒影像數據，二者協同工作，共同構建從趨勢預警到故障定性的完整油液健康管理閉環。
