ISL-BS系列
多參量油液變送器

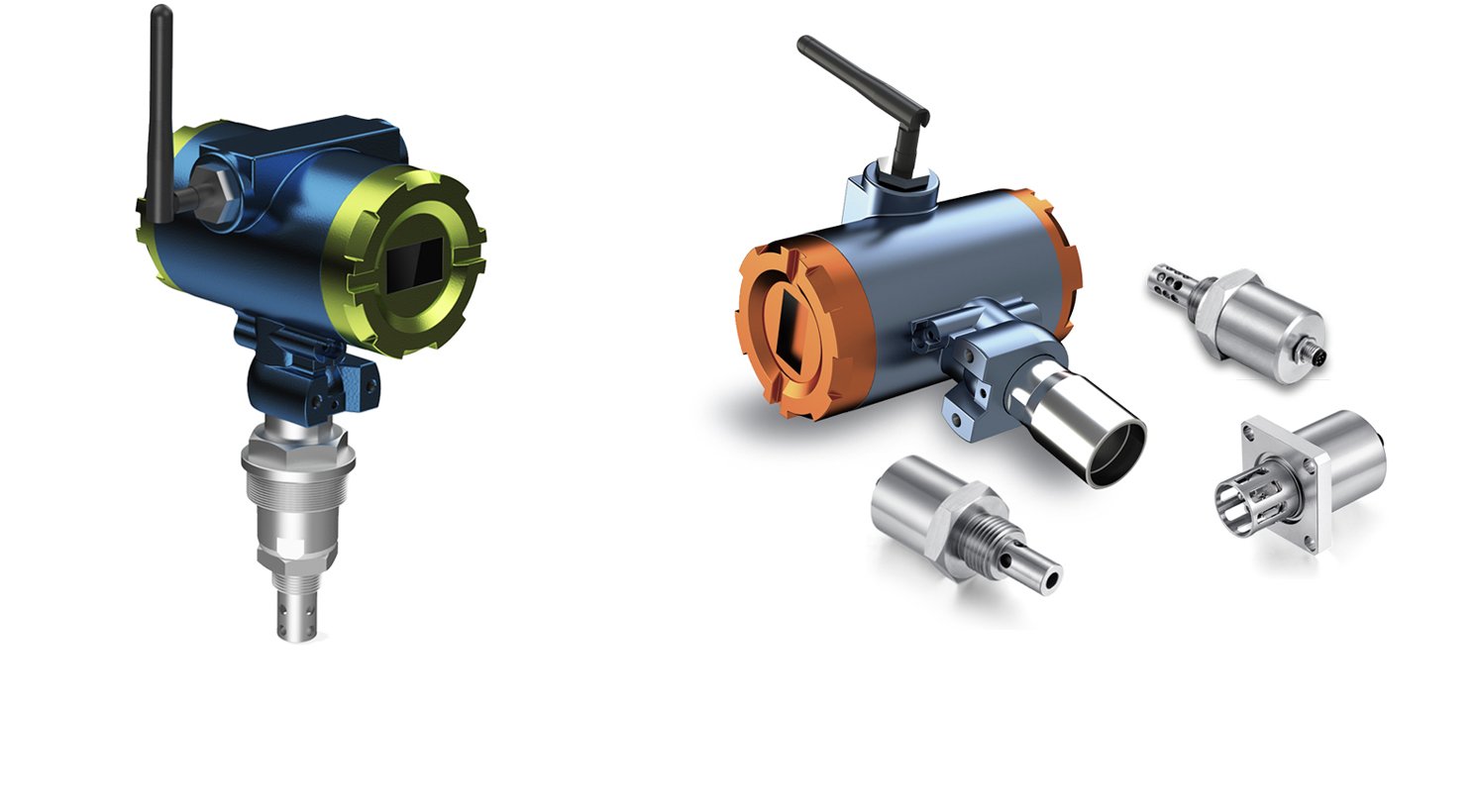

ISL-BS系列主路多參量油液傳感器采用新型的模塊結構設計，內部集成了4G通訊模塊、顯示屏 、數據處理模塊、前端的監測探頭可以根據現場監測要求進行自主搭配更換，適合工業現場的 批量化部署，實現系統化的多點位聯合監測，幫助設備的早期故障運維實現大量的數據獲取， 同時通過智火柴科技的物聯網聯云平臺，可實現多點位的集成化數字化展現，適可適配粘度、密 度、介電常數、含水率、溫度的檢測，同時配合內部模型數據可選配：實時運動粘度、40℃運動 粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標，是一款多功能小體積、大集成、低 成本、的綜合應用型多功能在線監測油液傳感產品。
應用領域：鋼鐵、石化、盾構、電力、風電、大型設備、OEM集成
適用油品：齒輪油、液壓油、透平油、柴機油、絕緣油
IFV series multi-parameter oil sensor adopts patented multi-function integrated detection technology, with FOS model data, with industry-leading The back-end data processing module constitutes a large range, high precision, multi-functional oil comprehens- ive detection sensor, greatly reducing the on-line It is a representative product with large range and multiple parameters in the oi- l monitoring industry.The sensor viscosity, density index adopts the industry advanced precision resonant mechanism, dynamic vis- cosity detection can reach 1200CP; Internal integration The dynamic viscosity, density, dielectric constant, Moisture content, tem- perature detection, with internal model data can be selected: real-time kinematic viscosity, 40℃ kinematic viscosity, 100℃ Kinem atic viscosity, viscosity index, electrical conductivity and other testing indicators, truly achieve multi-functional small volume integ- ration of the comprehensive application of more Function online monitoring oil sensor.

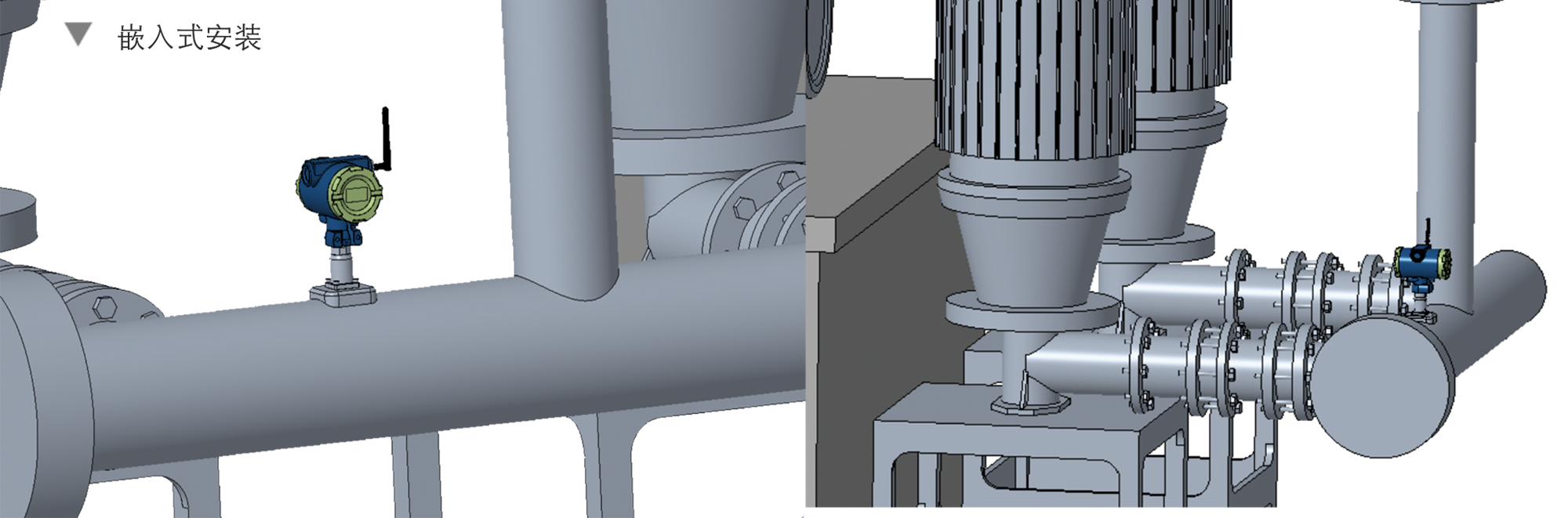

尺寸及安裝/Dimensions and installation
適用條件/Working Condition
| 最高油溫 | 油路壓力 | 油路流速 | 工作環境溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| +85℃ | 0-3Mpa | ≤1m/s | -20℃-85℃ | 5000m | 2G | 95% |
規格參數/Specificationr
| 參數 | 量程 | 精度 | 分辨率 | 代碼 |
|---|---|---|---|---|
| 水分含量 | 1-10000ppm | ±10%或50ppm | 1ppm | W2A |
| 飽和度 | 0.04～1 aw | ±0.04 | 0.01aw | W2A |
| 含水率 | 0.03‐100% | ±0.03 | 0.01 | W2B |
| 油品品質 | 0-100 | ±3% | 0.01 | F2 |
| 動力粘度 | 10-1500CP | ±3%或±8CP | 0.01cp | V4 |
| 溫度 | -30℃-85℃ | ±0.5℃ 或 ±3% | 0.01℃ | |
| 密度 | 600 ～1500 kg/m3 | ±3% | 0.01kg/m3 | |
| 主機：標準配置，探頭根據實際監測需求搭配 | ||||
| 選配指標：實時運動粘度、V40粘度、V100粘度，粘度指數、電導率 | ||||
根據現場需求，可搭配型號組號，例如監測齒輪油，可搭配組合代號為
上述性能參數對應的精度為25℃典型值，遇到超出系統工況要求的情況下，數據可能會發生偏差，精度會根據壓力、流量、振動等數據發生變化。
電氣性能/Electrical properties
| 通訊接口 | 數據傳輸 | 功率 | 電壓 | 重量 | 外殼材質 | 電纜長度 | 防護等級 |
|---|---|---|---|---|---|---|---|
| 6芯航插 | RS485/232 | ≤5W | DC 9V～36V | 1000G | 316L | 1.5m | IP65 |
上述性能指標適合常規工業現場安裝使用，遇到復雜惡劣的戶外環境及流體性質的變化，根據現場需求進行定制化設計，也可聯系我們的銷售工程師進行推薦
